产品简介
概述以TXCPS作为主开关，与机械联锁和电气联锁附件组合，构成星三角减压起动器TXCPSJ,适用于电动机的可逆型或双向控制与保护。主电路参数和附件模块同基本型。

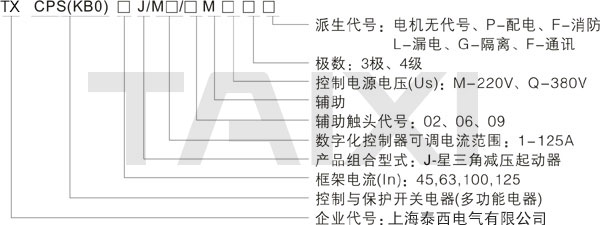

产品型号各部分的含义如下

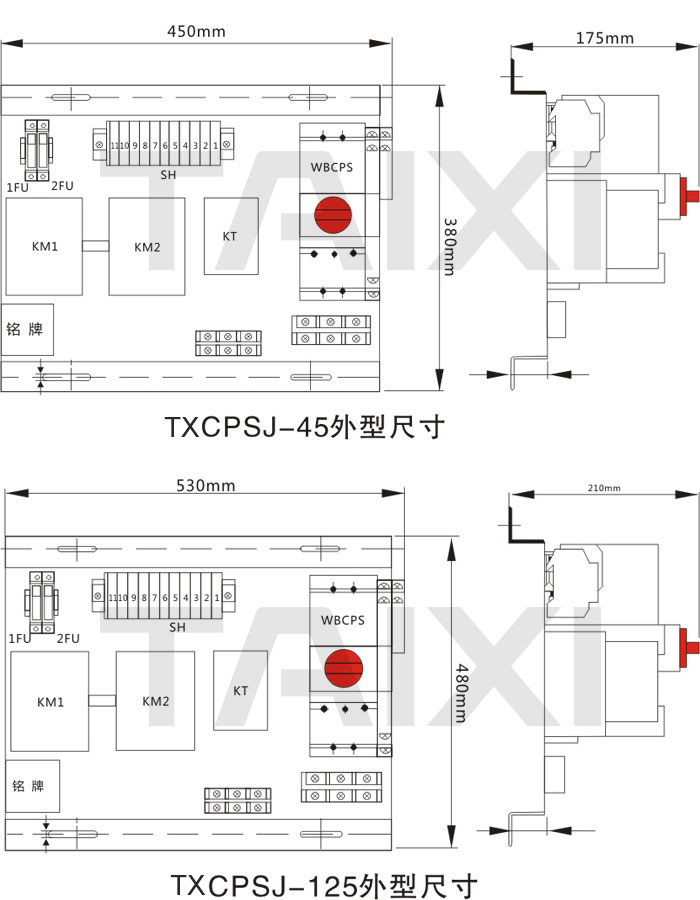

产品外形尺寸

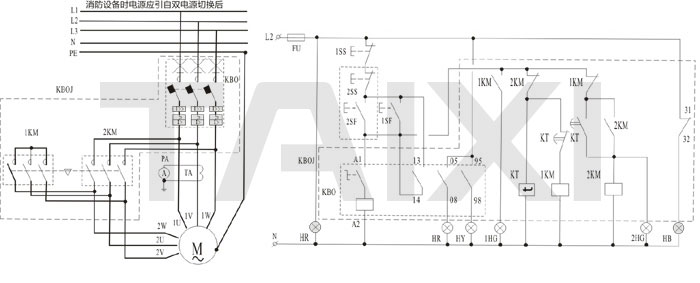

电动机可逆运转控制电路图
| 二次电源 | 电源保护 | 电源保护 | 降压启动及报警信号 | 延迟转换 | 全压运行及 运行信号 |
停止信号 | ||||
| 就地与远距离两地手动控制 | 短路 | 故障 | 启动 | 降压延时 | ||||||
注：
①、本图适用于单台电动机（45KW及以下）星三角减压启动采用就地与远距离两地手动控制。
②、星三角减压启动器的造型由工程设计决定，详见本图集第9-15页。
③、外引启.停按钮可在箱面上或墙面上安装。
| 序号 | 符号 | 名称 | 型号及规格 | 数量 | 备注 |
| 1 | TA | 电流互感器 | 工程设计决定 | 1 | |
| 2 | PA | 电流表 | 工程设计决定 | 1 | |
| 3 | FU | 熔断器 | RT18-32X/4A | 1 | 带熔断指示 |
| 4 | CPSJ | 星三角减压启动器 | CPSJ-□□/M□/02M | 1 | |
| 5 | 1SF,1SS | 启.停按钮 | LAY3（1常开1常闭） | 2 | 红绿色各一 |
| 6 | 1、2HG | 绿色信号灯 | AD11-22/20~220V | 1 | |
| 7 | HR | 红色信号灯 | AD11-22/20~220V | 1 | 按需要增减 |
| 8 | HB | 蓝色信号灯 | AD11-22/20~220V | 1 | 按需要增减 |
| 9 | HY | 黄色信号灯 | AD11-22/20~220V | 1 | 按需要增减 |
| 10 | HW | 白色信号灯 | 工程设计决定 | 1 | 按需要增减 |
| 11 | 2SF,2SS | 外引启、停按钮组 | AD11-22/20~220V | 1 |
