产品简介

适用范围

CJT1系列交流接触器(以下简称接触器),主要用于交流50Hz或60Hz,额定工作电压至380V,电流至150A的电力线路中,作远距离接通与分断电路之用,并可以与适当的热继电器或电子式保护装置组合成电动机起动器,以保护可能发生过载的电路。
CJT1交流接触器符合标准:GB14048.4、IEC60947-4-1及JB/T8730,是CJ10系列接触器的替代产品。

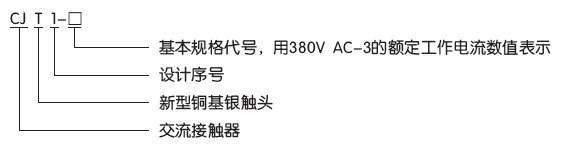

型号含义

一些常见的型号有:

CJT1-10,CJT1-20,CJT1-40,CJT1-60,CJT1-80,CJT1-100,CJT1-150



正常工作条件和安装条件

周围空气温度为:-5℃~+40℃,24小时内其平均值不超过+35℃。
海拔高度:不超过2000m。
大气条件:最高温度为+40℃时,空气的相对湿度不超过50%;在较低温度下可以允许有较高的相对湿度,例如+20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级:3级。
安装类别:Ⅲ类。
安装条件:安装面与垂直面倾斜度不大于±5°。
冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

主要参数及技术性能

接触器按电流等级分为:10A、20A、40A、60A、100A、150A。

线圈额定控制电源电压Us为:交流(50Hz):36V、110V、127V、220V、380V。

动作条件:吸合电压为(85%~110%)Us;释放电压为(20%~75%)Us。

主要参数和技术性能(见表)。

型号

额定电压
(V)

额定电流
(A)

操作频率
次/h

接通能力

分断能力

电寿命
万次

机械寿命
万次

控制电动功率
(KW)

吸引线圈

AC-3 AC-4

220V

380V

额定电压
(V)

起动功率

吸持功率

CJT1-10

380

10

600

15Ue cosφ
=0.35±0.05
12le

15Ue cosφ=
0.35±0.05
10le

60

2

300

2.2

4

36,127,220,380

65

9

CJT1-20

380

20

600

60 2

5.5

10

36,127,220,380

140

9.5

CJT1-40

380

40

600

60 2

11

20

36,127,220,380

230

19

CJT1-60

380

60

600

60 1

17

30

36,127,220,380

485

95

CJT1-100

380

100

600

60 1

30

50

36,127,220,380

760

105

CJT1-150

380

150

600

60 0.6

43

75

36,127,220,380

950

110


结构特点

本接触器的结构及安装尺寸与CJ10相同。灭弧罩由耐弧塑料弧罩和铁栅片组成,CJT1-60、100、150的底座用增强塑料制成。
CJT1-10~40A的接触器为双断点直动式结构,60—150A接触器触头系统为双断点直动式,电磁系统为杠杆转动结构。触头均采用新型铜基无银合金材料。具有较强的抗氧化性,接触电阻小而稳定,并有较好的抗熔焊性耐磨损性,节约贵金属,降低成本。20-40A的接触器采用U形灭弧片和酚醛塑料灭弧罩,60—150A的接触器采用新型的纵向与横向栅片交错排列,DMC耐忽塑料灭弧罩,灭弧性能良好。

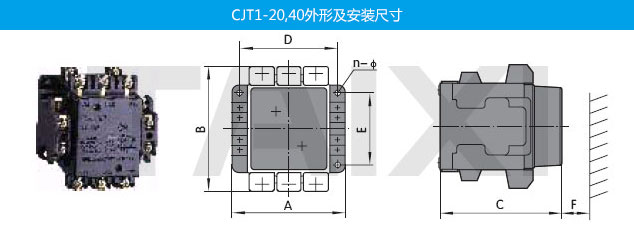

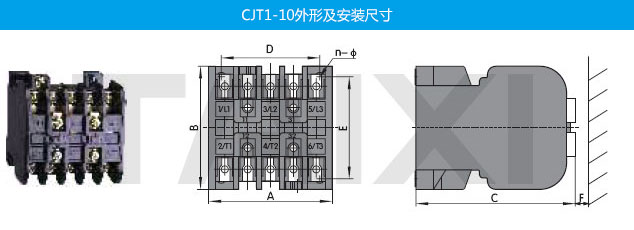

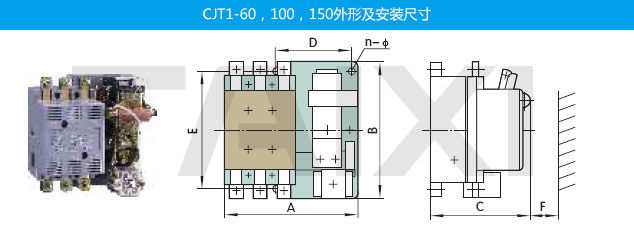

外形及安装尺寸






型号 外形尺寸
(AxBxC)
安装尺寸
(DxE)
n-φ F
CJT1-10 70x70x96.5 56x58 3-φ5 15
CJT1-20 92x102x110 76x68 3-φ5 15
CJT1-40 115x128x125 100x75 3-φ5.5 30
CJT1-60 170x178x135 98x160 3-φ7 30
CJT1-100 195x204x135 110x180 3-φ9 75
CJT1-150 222x232x154 130x205 3-φ11 75
