CJ19切换电容器接触器
产品型号
CJ19
客户服务
13356192265 点击这里给我发消息
客户服务
18815125636 点击这里给我发消息
公司热线
86-0577-62711310 泰西电气

产品简介

适用范围

CJ19系列切换电容器接触器(以下简称接触器)主要用于交流50Hz或60Hz、额定工作电压至400V的电力线路中,供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置,能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。

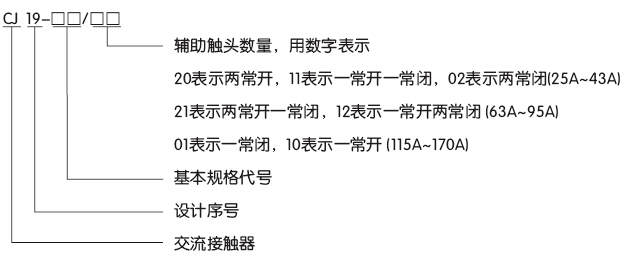

型号及其含义




常见型号:CJ19-25/11 CJ19-32/11 CJ19-43/11 CJ19-63/21 CJ19-80/22 CJ19-95/22

正常工作条件和安装条件

周围空气温度为:-5℃~+40℃,24小时内其平均值不超过+35℃。
海拔高度:不超过2000m。
大气条件:最高温度为+40℃时,空气的相对湿度不超过50%;在较低温度下可以允许有较高的相对湿度,例如+20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级:3级。
安装类别:Ⅲ类。
安装条件:安装面与垂直面倾斜度不大于±5°。
冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

主要技术参数

参数名称 CJ19-25 CJ19-32 CJ19-43 CJ19-63 CJ19-95 CJ19-115 CJ19-150 CJ19-170
额定电流
le(AC-6b)A
17 23 29 43 72.2 87 115 130
可控电容器
容量(kvar)
220/230V 6.7 10 15 20 35 40 46 52
380/400V 12.5 20 25 33.3 50 60 80 90
660/690V 18 26 36 48 92 100 120 130
额定绝缘电压(V) 690
抑制涌流能力 20le
动作条件 吸合:(85%~110%)Us; 释放:(20%~75%)Us
线圈功率(VA)启动/保持 70/8 110/11 110/11 200/20 200/20 660/85.5 660/85.5 660/85.5
辅助触头控制容量 AC-15:le:0.95A 380V/400V DC-13:le:0.15A 220V/250V lth:10A
重量(kg) 0.44 0.63 0.64 1.4 1.5 3.45 3.45 3.45



结构特征

1.CJ19(CJ16)系列切换电容器接触器为直动式双断点结构,触头系统分上下两层布置,上层有三对预充触头与切合电阻构成抑制涌流装置。当合闸时它先接通经数毫秒之后工作触头接通,预充触头中永久磁块在弹簧反作用下释放,断开切合电阻,使电容器正常工作,接触器内部电路连接见图。
2.12、18、20Kvar的接触器有两对辅助触头,30Kvar的接触器有三对辅助触头。
3.接触器接线端有绝缘罩覆盖,安全可靠。线圈接线端标有电压数据,可防止接错。12、18、20Kvar接触器可用螺钉安装,也可借底部的滑块扣装在35mm标准卡轨上。面罩上有一个可拆装的长方形白色小牌,用户可用它打印项目代号。

结构特点

接触器为直动式双断点结构,触头系统分上下两层布置,上层有三对限流触头与限流电阻构成的抑制涌流装置,当合闸时它先接通经数毫秒之后工作触头接通,限流触头中永久磁块在弹簧反作用力下释放,断开限流电阻,使电容器正常工作。

接触器内部电路连接图(见图)。

CJ19-25~43的接触器有两对辅助触头,CJ19-63~95的接触器有三对辅助触头。CJ19-115~170接触器自带一对辅助触头。
接触器接线端有绝缘罩覆盖,安全可靠。线圈接线端标有电压数据,可防止接错。CJ19-25~43接触器可用螺钉安装,也可借底部的滑块扣装在35mm标准卡轨上。CJ19-63~95可用35mm或75mm标准卡轨安装。CJ19-115~170接触器可用螺钉安装,也可用2根35mm标准导轨安装。

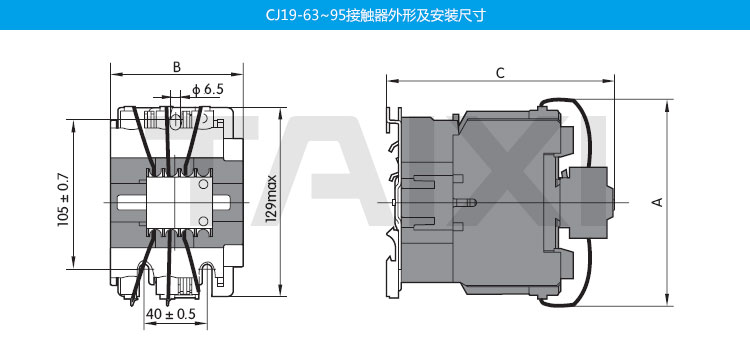

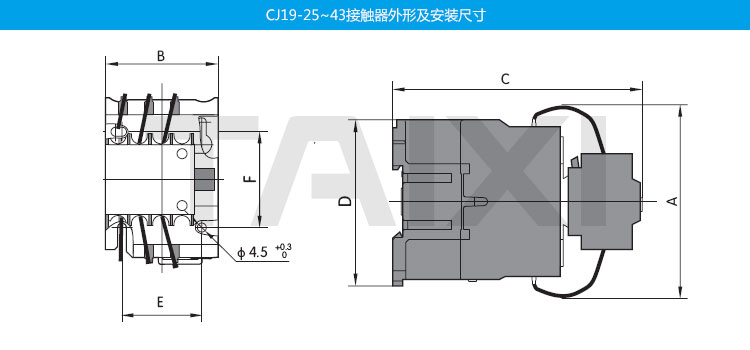

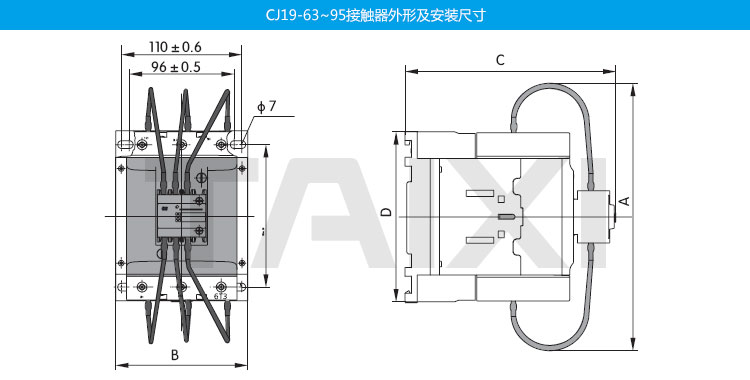

外形及安装尺寸


尺寸型号

外形尺寸

备注

A max

B max

C max

D max

E

F

CJ19-25

80 47 124 76 34/35 50/60

除螺钉安装外,还可用35mm安装导轨安装

除螺钉安装外、还可用35mm、 75mm安装导轨安装

除螺钉安装外,还可用2根35mm安装导轨安装

CJ19-32

90 58 132 86 40 48

CJ19-43

90 58 136 86 40 48

CJ19-63

132 79 150

CJ19-95

135 87 158

CJ19-115~170

200 120 192 155

该系列接触器除可用螺钉安装外,亦可采用标准卡轨快速嵌入方式安装。对CJ19-25、32、43接触器,卡轨宽度35mm,对CJ19-63、80、95接触器,卡轨宽度35mm或75mm。如果你希望了解CJ19切换电容器接触器的更多信息,如使用说明书,价格,维修保养等相关信息,请联系我们。
