产品简介
适用范围
CJ20系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，额定工作电压至660V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组合，以保护可能发生操作过负荷的电路。 接触器符合IEC60947-4-1、GB14048.4标准。

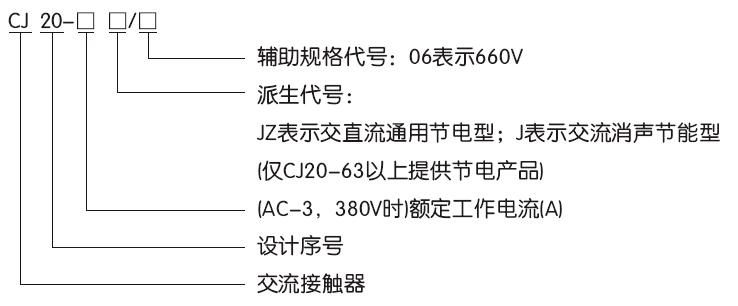

型号含义
正常工作条件和安装条件
周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。
海拔高度：不超过2000m。
大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对 湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级：3级。
安装类别：Ⅲ类。
安装条件：安装面与垂直面倾斜度不大于±5°。
冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
主要参数及技术性能
线圈额定控制电源电压Us为： 交流50Hz，110V、127V、220V、380V；直流：110V、220V
机械寿命：CJ20-10、16、25、40、63、100、160为1000万次，CJ20-250、400、630为600万次。
节电产品节电率(见表1)。
|
产品型号 |
CJ20-63~160JZ |
CJ20-630J |
CJ20-250~630JZ |
|
节电率% |
90 |
95 |
95 |
接触器的主要参数及技术性能指标(见表2)。
| 接触器 型号 |
额定绝缘 电压Ui(V) |
约定自由 空气发热 电流lth(A) |
AC-3使用类别下可控制的三相 鼠笼型电动机的最大功率kW |
每小时操 作循环数次 /h(AC-3) |
AC-3 电寿命 (万次) |
线圈功率 起动/保持 VA/VA |
选用的熔断器 (SCPD)型号 | ||
| 220V | 380V | 660V | |||||||
| CJ20-10 | 690 | 10 | 2.2 | 4 | 4 | 1200 | 100 | 65/9 | RT16-20 |
| CJ20-16 | 16 | 4.5 | 7.5 | 11 | 62/9 | RT16-32 | |||
| CJ20-25 | 25 | 5.5 | 11 | 13 | 93/14 | RT16-50 | |||
| CJ20-40 | 32 | 11 | 22 | 22 | 175/19 | RT16-80 | |||
| CJ20-63 | 40 | 18 | 30 | 35 | 120 | 480/57 | RT16-160 | ||
| CJ20-100 | 63 | 28 | 50 | 50 | 570/61 | RT16-250 | |||
| CJ20-160 | 100 | 48 | 85 | 85 | 855/85.5 | RT16-315 | |||
| CJ20-250 | 250 | 80 | 132 | - | 600 | 60 | 1710/152 | RT16-400 | |
| CJ20-400 | 400 | 115 | 200 | 200 | 1710/250 | RT16-500 | |||
| CJ20-630 | 630 | 175 | 300 | - | 3578/91.2 | RT16-630 | |||
辅助触头的触头种类，数量及基本参数(见表3)。
| 接触器型号 | 约定自由空气 发热电流(A) |
额定绝缘 电压(V) |
额定工作电压(V) | 额定工作电流(A) | 额定控制容量 | 触头种类数量 | |||
| 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | ||||
| CJ20-10~40 | 10 | 690 | 380 | 220 | 0.26 | 0.14 | AC-15 100VA |
DC-13 30W |
两常开两常闭 |
| 220 | 110 | 0.45 | 0.27 | ||||||
| CJ20-63~160 | 10 | 380 | 220 | 0.80 | 0.27 | AC-15 300VA |
DC-13 60W |
两常开两常闭 | |
| 220 | 110 | 1.4 | 0.6 | ||||||
| CJ20-250~630 | 10 | 380 | 220 | 1.3 | 0.27 | AC-15 500VA |
DC-13 60W |
常开 4 3 2 | |
| 220 | 110 | 2.3 | 0.6 | 常闭 2 3 4 | |||||

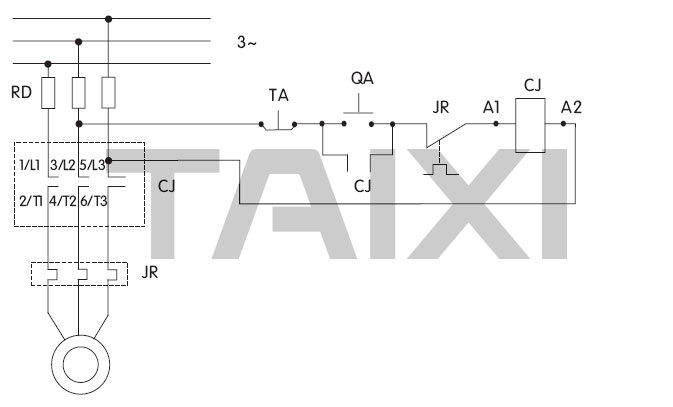

接线图
结构特点
接触器的触头系统为直动式、双断点布置，CJ20-40A及以上辅助触头作为独立组件安装在主触头的两侧，在电气上为分开的。
CJ20-10~25A 产品既可用螺钉安装，也可用35mm标准卡轨安装。
CJ20-10~16A产品采用双断点简单开断灭弧室，其余均采用多纵缝陶土灭弧罩或栅片灭弧罩，具有分断能力高、可靠性高的优点。
CJ20-63~630节电产品具有直流通用节电模块，不仅可以派生消声节能产品或直流操作产品，而且不占用辅助触头，从而大大提高了产品的可靠性和寿命。
