产品简介

TXH全透明电表箱,智能防窃电计量箱,公司根据全国电网改造对计量配套设备的新型需求,投入巨资进行了全面的技术升级,最新研制开发了透明防窃电电表箱兼容了用电管理部门的各项最新技术要求。TXH系列透明防窃电电表箱采用透明聚碳酸酯PC和ABS工程塑料等高科技环保材料制成,具有防护性能高、防窃电、防雨、防紫外线、用电安全保护、用户分离控制、数据采集。支持信息化远程管理等功能,产品适合安装各类电子式、机械式、智能IC卡预付式、智能多费式电表。
此系列电表箱采用集成化设计理念,将一到十六户各式电能表及整个计量回路集装于一体化封闭箱内,不仅占用空间小,易于安装和管理。而且能够阻止窃电者触及计量装置,防止窃电行为。
目前透明电表箱的产品现已涵盖了单相一表箱、二表箱、四表箱、六表箱、八表箱、九表箱,十二表箱,十六表箱,三相动力电表箱、计量CT箱。
此系列电表箱箱体造型美观、比例匀称、线条流畅,通过背部的预留螺栓孔可以方便、牢固地安装在混凝土墙面上。箱内元器件结构紧凑、布局合理,线路走向顺畅明晰。箱盖通过挂钩、专用螺丝及挂锁与箱体互锁,只有电管人员借专用螺丝扳手和钥匙才可开启。箱盖晶莹剔透,且有读书放大功能,电管人员不需要开启便可直接看到箱内的各类异常现象,从而提前排除用电中的安全隐患,实现“安全用电,预付为主”的管理目标。
该系列透明电表箱自面世以来,以其独特的设计、新颖的工艺和先进的性能,收到越来越多的供电企业的青睐。


一、产品使用范围
TXH系列透明电表箱包括单相透明电表箱和三相透明电表箱两大部分,适用于交流50Hz或60Hz,额定工作电压至220V、380V、690V,额定工作电流为10A~225A的供电系统中,供单相电能和动力电能的计量与控制管理。


二、使用条件:
透明电表箱环境温度负二十五摄氏度到正八十摄氏度,并且二十四小时内平均温度不超过正三十五摄氏度。
透明电表箱需保持内部空气清洁,在四十摄氏度时相对温度不超过百分之八十, 温度较低时允许有较高的相对温度。

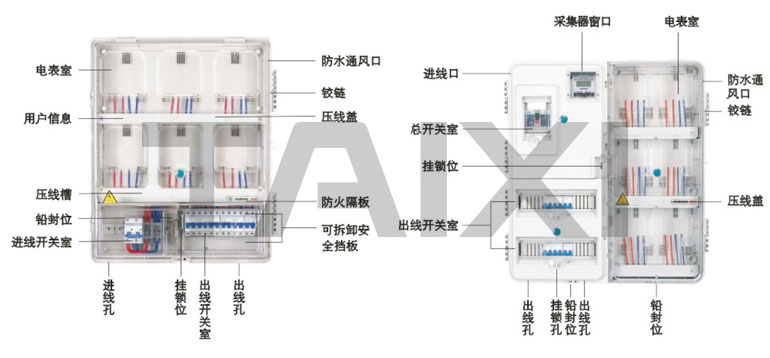

三、箱体结构说明

四、产品主要技术参数
● 主母线额定电流ln:10A~225A
● 主母线额定短时耐受电流low:30KA
● 绝缘电阻:不小于20MΩ
● 额定绝缘电压:800V
● 频率:50Hz或60Hz
● 安全防护等级IP:30
● 产品材料:聚碳酸酯(PC)、阻燃工程塑料(ABS)


五、产品规格及主要配置
以下配置仅供参考,可根据客户自行定制,内部元器件可由客户自行选择品牌产品,或由我司提供。

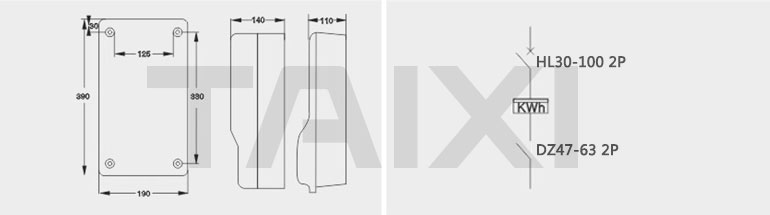

1.单相一户塑料透明电表箱(上下结构)

型号 配件名称 名称 型号规格 数量
TXH-101 进线 隔离开关 HL30-100 2P 1
出线 断路器 DZ47-63 2P 1
TXH-102 进线 断路器 DZ47-63 2P 1
出线 断路器 DZ47-63 2P 1
TXH-103 进线

接线端子

二进二出 1
出线 断路器 DZ47-63 2P 1
注:总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²

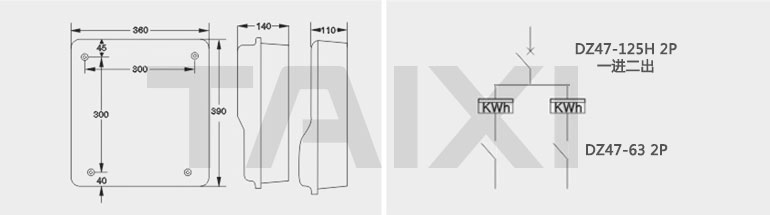

2.单相二户塑料透明电表箱(上下结构)

型号 配件名称 名称 型号规格 数量
TXH-201 总进线 断路器 DZ47-125H 1
出线 接线端子 二进四出 1
进线 断路器 DZ47-63 2P 2
TXH-202 总进线 接线端子 二进四出 1
出线 隔离开关 HL30-100 1P 2
进线 断路器 DZ47-63 2P 2
TXH-203 总进线

断路器

DZ47-125H 1
出线 接线端子 二进四出 1
进线 接线端子 四进四出 1
注:总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²

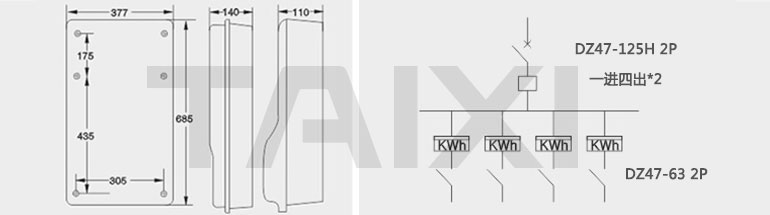

3.单相四户塑料透明电表箱(上下结构)

型号 配件名称 名称 型号规格 数量
TXH-401 总进线 断路器 DZ47-125H 1
出线 接线端子 一进四出 2
进线 断路器 DZ47-63 2P 4
TXH-402 总进线 接线端子 二进四出 2
出线 隔离开关 HL30-100 1P 4
进线 断路器 DZ47-63 2P 4
TXH-203 总进线

断路器

DZ47-125H 1
出线 接线端子 一进八出 2
进线 接线端子 八进八出 1
注:总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²

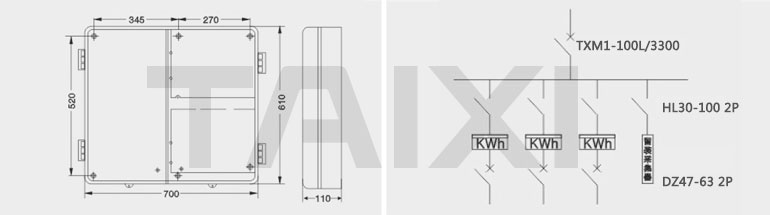

4.单相四户塑料透明电表箱(左右结构-带主控箱)

型号 配件名称 名称 型号规格 数量
TXH-L-401 总进线 断路器 TXM1-100L/3300 1
出线 隔离开关 HL30-100 2P 4
进线 断路器 DZ47-63 2P 4
TXH-L-402 总进线 断路器 TXM1-100L/3300 1
出线 接线端子 二进八出 1
进线 断路器 DZ47-63 2P 4
TXH-L-403 总进线

断路器

TXM1-100L/3300 1
出线 断路器 DZ47-63 2P 4
进线 断路器 DZ47-63 2P 4
注:总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²

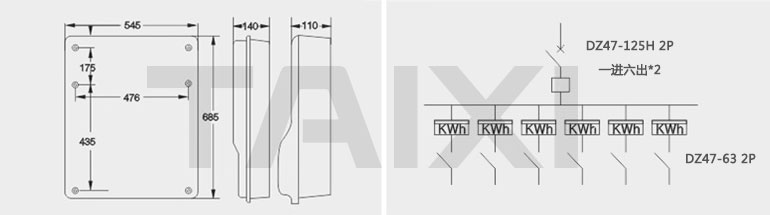

5.单相六户塑料透明电表箱(上下结构)

型号 配件名称 名称 型号规格 数量
TXH-601 总进线 断路器 DZ47-125H 1
出线 接线端子 一进六出 2
进线 断路器 DZ47-63 2P 6
TXH-602 总进线 接线端子 一进六出 2
出线 隔离开关 HL30-100 1P 6
进线 断路器 DZ47-63 2P 6
TXH-603 总进线

断路器

DZ47-125H 1
出线 接线端子 一进六出 2
进线 接线端子 十二进十二出 1
注:总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²

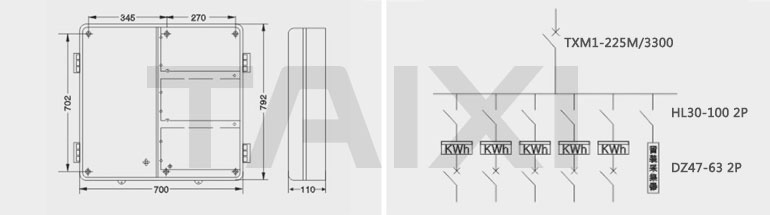

6.单相六户塑料透明电表箱(左右结构-带主控箱)

型号 配件名称 名称 型号规格 数量
TXH-L-601 总进线 断路器 TXM1-225M/3300 1
出线 隔离开关 HL30-100 2P 6
进线 断路器 DZ47-63 2P 6
TXH-L-602 总进线 断路器 TXM1-225M/3300 1
出线 接线端子

三进六出/一进六出

1

进线 断路器 DZ47-63 2P 6
TXH-L-603 总进线

断路器

TXM1-100L/3300 1
出线 断路器 DZ47-63 2P 6
进线 断路器 DZ47-63 2P 6
注:总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²


7.单相八户塑料透明电表箱(上下结构)

型号 配件名称 名称 型号规格 数量
TXH-801 总进线 断路器 DZ47-125H 1
出线 接线端子 一进八出 2
进线 断路器 DZ47-63 2P 8
TXH-802 总进线 接线端子 一进八出 2
出线 隔离开关 HL30-100 1P 8
进线 断路器 DZ47-63 2P 8
TXH-803 总进线

断路器

DZ47-125H 1
出线 接线端子 一进八出 2
进线 接线端子 十六进十六出 1
注:总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²

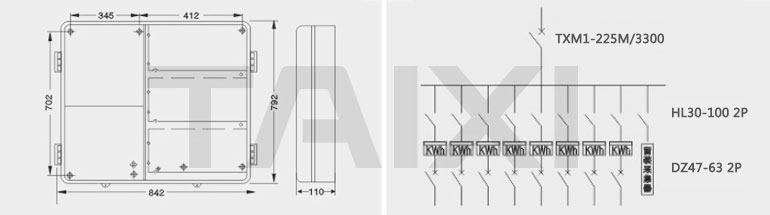

8.单相九户塑料透明电表箱(左右结构-带主控箱)

型号 配件名称 名称 型号规格 数量
TXH-L-901 总进线 断路器 TXM1-225M/3300 1
出线 隔离开关 HL30-100 2P 9
进线 断路器 DZ47-63 2P 9
TXH-L-902 总进线 断路器 TXM1-225M/3300 1
出线 接线端子

三进九出/一进九出

1

进线 断路器 DZ47-63 2P 9
TXH-L-903 总进线

断路器

TXM1-100L/3300 1
出线 断路器 DZ47-63 2P 9
进线 断路器 DZ47-63 2P 9
注:总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²

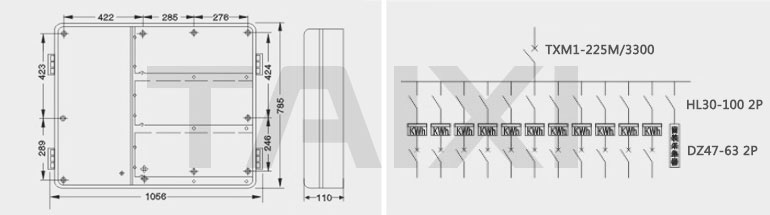

9.单相十二户塑料透明电表箱(左右结构-带主控箱)

型号 配件名称 名称 型号规格 数量
TXH-L-1201 总进线 断路器 TXM1-225M/3300 1
出线 隔离开关 HL30-100 2P 12
进线 断路器 DZ47-63 2P 12
TXH-L-1202 总进线 断路器 TXM1-225M/3300 1
出线 接线端子

三进十二出/一进十二出

1

进线 断路器 DZ47-63 2P 12
TXH-L-1203 总进线

断路器

TXM1-100L/3300 1
出线 断路器 DZ47-63 2P 12
进线 断路器 DZ47-63 2P 12
注:总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²

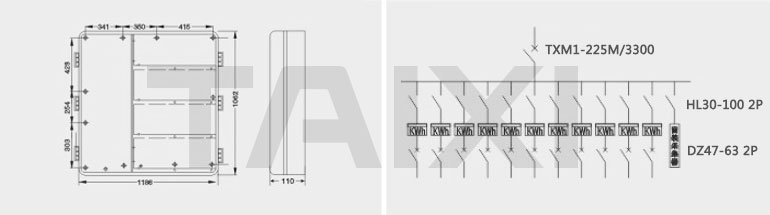

10.单相十六户透明电表箱(左右结构-带主控箱)

型号 配件名称 名称 型号规格 数量
TXH-L-1601 总进线 断路器 TXM1-225M/3300 1
出线 隔离开关 HL30-100 2P 16
进线 断路器 DZ47-63 2P 16
TXH-L-1602 总进线 断路器 TXM1-225M/3300 1
出线 接线端子

三进十六出/一进十六出

1

进线 断路器 DZ47-63 2P 16
TXH-L-1603 总进线

断路器

TXM1-100L/3300 1
出线 断路器 DZ47-63 2P 16
进线 断路器 DZ47-63 2P 16
注:总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²


11.三相一户塑料透明电表箱(上下结构)

型号 TXH-D-101
尺寸 590X300X130mm
材质 聚碳酸酯(PC)、阻燃工程塑料(ABS)


功能用途
直入式三相电表箱,可安装三相预付费电子表,电子表适用于一般的三相电表用户。箱体采用上下锁扣式结构,设计新颖,造型美观,方便安装和维护,产品具有优良的透明性、电绝缘性、阻燃性和耐候性,重量轻、体积小、抗冲击、耐紫外线、抗老化。


六、产品安装与使用
● 安装方法及产品图,详见上文
● 安装式请仔细检查透明电表箱各零部件的完好性。
● 透明电表箱应垂直安装,倾斜角度不得超过五度。
● 安装位置应选择无剧烈振动、冲击及不足以腐蚀电器元件的地方。
● 因透明电表箱所使用的材料不耐强碱。氧化性酸及胺、酮类溶于氯化径类和芳香族溶剂,所以应避免与这些化学物质接触或一起使用。
