产品简介

一、适用范围

TXB7Z-63系列光伏直流小型断路器适用于额定电流63以下,直流额定电压125V、220V、440V的线路中,用于对直流输配电系统的设施和电气设备进行过载、短路保护及链路的不频繁转换之用。产品外形美观、标准导轨安装,具有通断显示。端子上下都有接线功能,接线时一定要注意“﹢ / ﹣”极性,用于440V电路的三极断路器,结余正回路的为二极串联连接。该断路器还可以加装辅助触头、报警触头和分励脱扣器等附件,广泛应用于通讯、电瓶、机车等行业。
小型直流断路器符合IEC60947-2-1997,GB14048.2-200.1标准

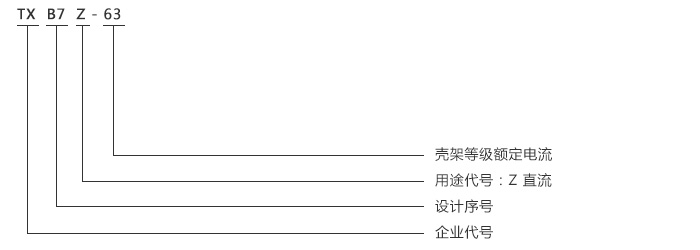

二、型号及其规格



三、工作条件

◇ 安装地点海拔高度不超过2000m;
◇ 周围空气温度不高于正四十摄氏度不低于负五摄氏度;且每天得平均温度值不超过正三十五度(特殊订货除外)
◇ 安装地点的空气相对湿度.最高温度正四十摄氏度时不超过百分之五十,在较低的温度下可以允许有较高的相对湿度,例如二十摄氏度时达百分之九十。对由干温度变化偶尔产生的凝露应采取特殊的措施。
◇ 在空气中无爆炸危险的介质且无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
◇ 无雨雪侵袭的地方。
◇ 污染等级为III级。
◇ 安装类别:断路器主电路的安装类别为Ⅲ,不接至主电路的辅助电路和控制电路安装类别为Ⅱ。


四、结构特点

TXB7Z-63直流小型断路器是在高分断小型断路器的基础上研发的新产品。采用磁吹灭弧的特点,燃弧时间短、分断能力高、性能可靠。


五、主要参数及技术性能

壳架等级额定电流lnm(A) 极数 直流额定电压(V) 额定电流ln(A) 额定极限短路能力
分断电流lcu(A) 时间常数T(ms)
63 1P DC240(相对中性线) 1、2、3、4、6、10、16、20、25、32、40、50、63 6000 10
DC110(相对接地的中间导线或相对中性线)
DC240单相(相对中性线)或三相(三极断路器)(三线或四线)
2P DC220/440单相(相对相)
DC110/240单相(相对相、三线)

试验 瞬时脱扣器型 直流试验电流 起始状态 脱扣或不脱扣极限 预期结果 备注
a B、C 1.13ln 冷态 t≥1h(ln≤63A) 不脱扣
b B、C 1.45ln 紧接着a项 t<1h(ln≤63A) 脱扣 电流在5s内稳定上升
c B、C 2.55ln 冷态 1s<t<60s(ln≤32A)
1s<t<120s(ln>32A)
脱扣
d B、C 4ln 冷态 1s≤t≤60s(ln≤32A)
1s≤t≤120s(ln>32A)
脱扣 闭合辅助开关接通电源
7ln 1s≤t≤15s(ln≤32A)
1s≤t≤30s(ln>32A)
e B、C 15ln 冷态 t<0.1s 脱扣


六、外形和安装尺寸




七、订货须知

订货时要标明下列各点:
产品型号和名称:如TXB7Z-63直流断路器/TXB7Z直流小型断路器 瞬时脱扣额定电流:如16A。
极数:2
订货数量:如2130只。
订货举例:TXB7Z直流小型断路器,1P,63A,2160只。
