产品简介
一、适用范围

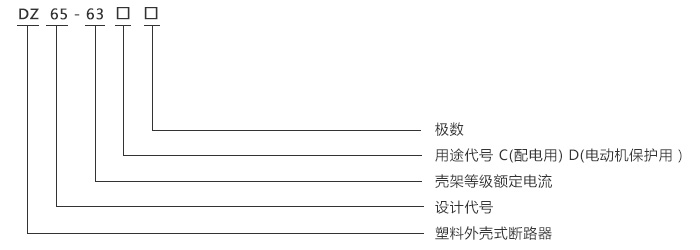

DZ65-63(C65断路器)高分断小型断路器具有结构先进、性能可靠、分断能力高、外形美观小巧等特点,壳体和三部件采用耐冲击、高阻燃材料构成。适用于交流50Hz或60Hz,额定工作电压400V及以下,额定电流为63A以下的场所。主要用于办公楼、注重和类似的建筑物的照明、配电线路及设备的过载、短路保护,也可在正常情况下,作为线路不频繁的转换之用,该产品符合IEC60898和GB10963等标准的要求。二、型号及其规格
三、结构特征
DZ65系列断路器(施耐德C65小型断路器)拥有卓越的限流特性,其限流特性优于IEC60898标准规定的III级限 流要求,这意味着当发生短路时C65断路器可将电缆和故障点的热效应降至最低,这不仅提高了电气系统的安全性,减小了故障对系统和设备的影响,而且也减小了短路对断路器本身的影响,大大提高了断路器的电气寿命。四、分断特性
断路器的分断能力是断路器最主要、也是最重要的电气指标,断路器在极限分断情况下的可靠性,关系到低压系统、设备甚至人身的安全。同时,分断的特性,也是判断断路器技术水平、制造工艺和产品质量的重要依据。但是,对于制造商而言,保证不同电流等级、不同极数、不同脱扣特性的小型断路器均可可靠分断极限短路电流绝非易事,对于高分断能力 (如6kA 及以上) 的小型断路器,更是对制造商的技术、材料和工艺提出了很高的要求。DZ65系列断路器(施耐德C65断路器)在快速分断、灭弧技术等方面的改进不仅大大提高了DZ65系列断路器(施耐德C65断路器)的分断能力,而且也增强了极限分断情况下的安全可靠性。
五、结构特点
DZ65小型断路器(C65小型断路器)符合IEC60947-2/GB14048.2 标准中带有隔离功能断路器的补充安全规定,充分满足对隔离电器的各项要求:□ 冲击耐受电压6kV
□ 手柄绿色条纹显示触头处于切实分断状态
□ 断开位置可锁定
□ 良好的抗冲击性能
■ 快速闭合技术
DZ65小型断路器(C65小型断路器)采用快速闭合设计,触头的闭合与操作者操作方式无关,这种设计将显著降低操作时电弧对触头的影响,提高断路器的电气寿命。
当负载类型为电动机或变压器等高冲击性负载时,快速闭合技术使其效果和优势更加明显。
六、安装接线
DZ65(c65断路器)系列断路器采用隧道式接线端子,这种方式易于使导线导入正确位置,压接更加牢固,可有效减少由于连接不良引起的端子发热和烧毁。DZ65小型断路器(C65)系列断路器端子截面积对于额定值1~32A断路器为25mm²,40~63A断路器可达25mm²,大于GB和IEC标准规定的参数,便于盘厂接线。
七、主要参数及技术性能
额定工作电压(V) | 极数 | 额定电流(A) | 额定短路分断能力(C) | |
试验线路预期电流(A) | 功率因素 | |||
230 | 1,2 | 6,10,16,20,25,32,40 | 6000 | 0.65~-0.70 |
230/400 | 1,2 | 6000 | 0.65~-0.70 | |
400 | 2,3,4 | 6000 | 0.65~-0.70 | |
230 | 1,2 | 50,63 | 6000 | 0.75~-0.80 |
230/400 | 1,2 | 6000 | 0.75~-0.80 | |
400 | 2,3,4 | 6000 | 0.75~-0.80 |
试验电流(A) | 额定电压(V) | 规定时间 | 预期结果 | 起始状态 | 备注 |
1.13ln | 所有值 | t≥1h | 不脱扣 | 冷态 | |
1.45ln | 所有值 | t<1h | 脱扣 | 热态 | 电流在5S内稳定上升至规定值 |
2.55ln | Ln≤32A | 1s<t<60s | 脱扣 | 冷态 | 闭合辅助开关接通电源 |
2.55ln | Ln≤32A | 1s<t<120s | 脱扣 | 冷态 | 闭合辅助开关接通电源 |
5ln(C型) | 所有值 | t≥0.1s | 不脱扣 | 冷态 | 闭合辅助开关接通电源 |
10ln(C型) | 所有值 | t<0.1s | 脱扣 | 冷态 | 闭合辅助开关接通电源 |
10ln(D型) | 所有值 | t≥0.1s | 不脱扣 | 冷态 | 闭合辅助开关接通电源 |
14ln(D型) | 所有值 | t<0.1s | 脱扣 | 冷态 | 闭合辅助开关接通电源 |

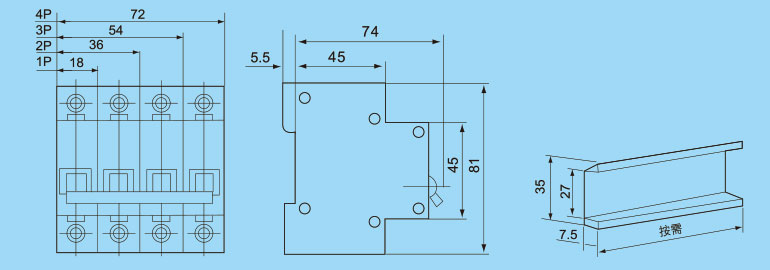

八、外形和安装尺寸
九、订货须知
订货时要标明下列各点:产品型号和名称:如DZ65-63小型断路器/施耐德C65型断路器。
瞬时脱扣额定电流:如10A。
断路器极数:如3P。
订货数量:如250只。
订货举例:DZ65-63小型断路器,2P,32A,55只。
