产品简介

一、适用范围

TXD7-63新型漏电断路器漏电保护开关)基于本公司多年来丰富的生产经验,结合国际尖端技术,经过创新研究开发出来的新产品。该产品具有过载、短路、剩余漏电流动作、限流等功能保护与国际高新产品结为一体。产品动作特性高,适用于交流50Hz或60Hz,额定电压单极两线,两极230V,三极、四极400V,额定电流至63A的线路中,当线路设备或电网泄露电流超过规定值时,剩余电流动作断路器能在极短的时间内迅速切断故障电源,保护人身及用电设备的安全。可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁转换启动之用。
产品符合GB16917.1-2003和IEC61009-1标准,本产品并获国家专利证书

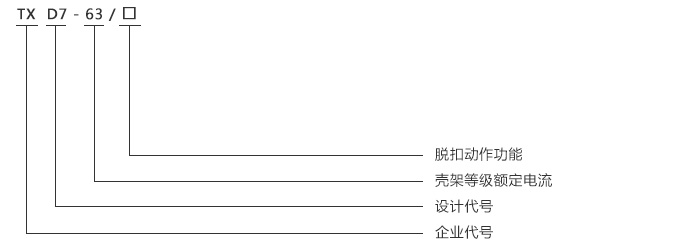

二、型号及其规格



三、结构特征

TXD7-63系列新型漏电断路器漏电保护开关)是由漏电脱扣器附件和TXB7N-63断路器结合缩小设计而成,2P/3P/4P漏电比普通的DZ47LE断路器要窄很多,同时它保持了与TXB7N相同的时间-电流动作特性,其机械装配,即可由企业在工厂完成,也可在现场进行。漏电脱扣特性参数由工厂整定,用户不可调整,也不能拆开漏电断路器,以免影响性能。漏电断路器有63A壳架等级电流,分别可接25mm²导线。
在漏电断路器上设有一个专门用来指示漏电动作的指示装置,只有在指示装置复位以后,漏电断路器才能闭合。并配有带自复式按钮的试验装置,按下时内部线路产生一模拟剩余电流,使断路器分断。试验装置应定期试验,每月一次。


四、正常工作条件和安装条件

◆ 周围空气温度负五摄氏度至四十摄氏度,二十四小时内平均不超过三十五摄氏度。
◆ 海拔高度:安装地点的海拔不超过2000m。
◆ 大气条件:安装地点的空气相对湿度在最高温度四十摄氏度时不超过百分之五十,在较低温度下允许有较大的相对湿度;例如二十五摄氏度时达到百分之九十。
◆ 安装类别:II、III级。
◆ 污染等级:2级。
◆ 安装形式:采用TH35-7型钢安装轨安装。
◆ 安装条件:安装场所的外磁场任何方向均不应超过地磁场的5倍;剩余电流动作断路器一般应垂直安装,手柄向上为接通电源位置;安装处应无显著冲击和震动。
◆ 接线方法:用螺钉压紧接线。


七、主要参数及技术性能

◆ 主要规格:
◇ 额定电流(ln):
壳架等级电流63A为:6A、10A、16A、20A、25A、32A、40A、50A、63A
◇ 额定剩余动作电流l△n:0.03、0.05、0.1、0.3A
◇ 按极数和电流回路分为:
a.两极剩余电流动作断路器;
b.三极剩余电流动作断路器;
c.四极剩余电流动作断路器;
◇ 按瞬时脱扣特性分:
C型(5~10)ln,D型(10~16)ln。

◆ 主要技术参数:
◇ 额定电压Un(V):两极为230V;三极、四极为400V;
◇ 额定短路能力lcn(A):
6000(C6~C40);
4500(C50、C63、D6~D63);
◇ 额定剩余接通和分断能力6000l△m(A);
◇ 额定剩余不动作电流l△no;0.5l△n;


额定电压Ue(V) 极数 壳架等级额定电流lnm(A) 额定电流(A) 额定漏电动作电流(mA) 额定漏电不动作电流(mA) 额定漏电分断时间(s) 额定短路分断能力lcn(A)
230 2 32 6、10、16、20、25、32 30 ; 50 15 ; 25 ≤0.1 6000
400 3
4
230 2 50 6、10、16、20、25、32、40、50、63 30 ; 50 15 ; 25 4500
400 3
4

试验电流 额定电压 规定时间 预期结果 起始状态 备注
1.13ln 所有值 t≥1h 不脱扣 冷态 电流在5s内稳定地上升至规定值
1.45ln 所有值 t<1h 脱扣 热态
2.55ln 所有值 1<t<60s 脱扣 冷态 闭合辅助开关接通电源
5ln 所有值 t≥0.1s 不脱扣 冷态 闭合辅助开关接通电源
10ln 所有值 t<0.1s 脱扣 冷态 闭合辅助开关接通电源

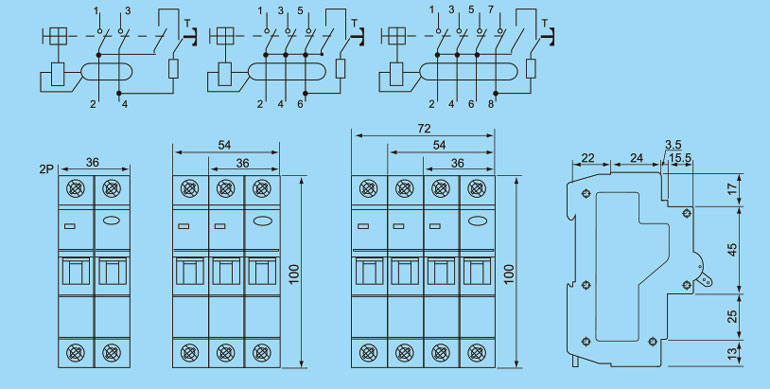

八、外形和安装尺寸




九、订货须知

订货时要标明下列各点:
产品型号和名称:如TXD7漏电断路器 / TXD7-63断路器 / TXD7-63漏电保护开关
瞬时脱扣额定电流:如50A。
断路器极数:如3P。
订货数量:如48只。
订货举例:TXD7漏电保护开关,3P,25A,155只。
