低压断路器的用途及其结构和工作原理

发布日期:[2013-11-30]     浏览:1695

1.低压断路器的用途
低压断路器又称自动空气开关。分为框架式DW系列(又称万能式)和塑壳式DZ系列(又称装置式)两大类。主要在电路正常工作条件下作为线路的不频繁接通和分断用,并在电路发生过载、短路及失压时能自动分断电路。

2.DZ系列断路器的结构和工作原理
断路器由触头系统、灭弧室、传动机构和脱扣机构几部分组成。如图 所示。

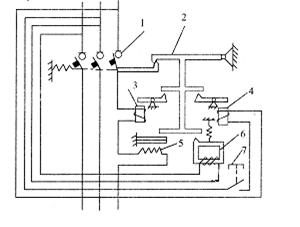

图  DZ断路器结构图


1-主触头
2-自由脱扣器
3-过电流脱扣器
4-分励脱扣器
5-热脱扣器
6-失压脱扣器7-按钮
