产品中心 Products
您的位置:网站首页产品中心>双电源>智能型双电源自动切换开关
产品品牌
浙江泰西智能科技有限公司
产品名称
智能型双电源自动切换开关
产品型号
TXQ5
客户服务
13356192265 点击这里给我发消息
客户服务
18815125636 点击这里给我发消息
公司热线
86-0577-62711310 泰西电气

产品简介

一、产品概述
TXQ5系列智能型双电源自动转换开关是我公司根据国外先进技术开发的新一代产品。它以高性能单片机为控制系统核心,配以液晶大屏幕中文显示各种数值和工作状态,操作简便。是一种性能完善、安全可靠、自动化程度高、使用范围广的智能型双电源自动转换开关。
产品适用于交流50Hz、690V及以下,额定电流-630A及以下的两路电源(常用电源N和备用电源或发电机电源)的供电系统中,因一路电源发生故障(停电、欠压、断相)而进行电源之间的自动切换,以保证供电的可靠性和安全性。本产品符合国际电工委员会的IEC947-6-1《自动转换开关电器》标准,也符合《高层民用建筑防火规范》、《建筑设计防火规范》、《应急照明设计指南》、《民用建筑电气设计规范》等。广泛应用于高层建筑、住宅小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所,实现无人值守连续供电。
本产品符合IEC60947-6-1(1998),GB1404811-2008标准。本产品电气级别为CB级。


二、正常工作条件
● 周围空气温度上限值不超过+40℃,下限值不低于-5℃,且24h的平均值不超过+35℃;
● 大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以有较高相对湿度,湿月的月平均最大相对湿度为50%,在较低温度下可以有较高相对湿度。最湿月的月平均最大相对湿度为90%,同时该月的平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上凝露;
● 安装地点海拔不超过2000m;
● 安装类别为IV。
● 本产品应安装在无剧烈震动、冲击和腐蚀的场所;
● 使用类别为A类。
● 当上述条件不能满足时,应由用户和制造厂协商解决。

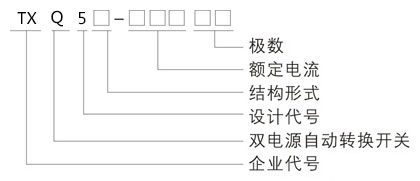

三、型号及含义

功能代号:自投自复式用“R”表示;自投不自复式用“S”表示;电网-发电用“F”表示;带消防分励
用“X”表示;(R、S正常供货不标)。
结构形式代号:一体式用“Y”表示;分体式用“F”表示。
极数:按产品极数分为三极与四极。
壳架等级额定电流:100、225、400/630

四、产品特点
TXQ5系列智能型双电源自动转换开关不同于以往的电源切换开关,如由符合开关组成的电源符合开关、接触器组成的电源切换开关,TXQ5系列智能型双电源自动转换开关由两台具有高分断、零飞狐的新一代高新技术产品TXM1系列塑壳断路器和其内部附件,一套智能化控制器组成。具有短路、过载、过压、欠压、缺相消防等保护功能。以保证配电系统的高可靠性运行,其特点是:
● 两台断路器之间有可靠的机械联锁装置和MOTOROLA单片机为核心的智能电气连锁双重保护。
● 具有过压保护、欠压保护、缺相保护和智能报警功能。
● 具有操作电机智能保护功能
● 参数可在外部自由设定
● 体积小巧,安装使用方便
● 节能、无噪音运行
● TXQ5双电源带有消防控制电路,当消防控制中心给一控制信号进入自动控制器,两台断路器都进入分闸状态。

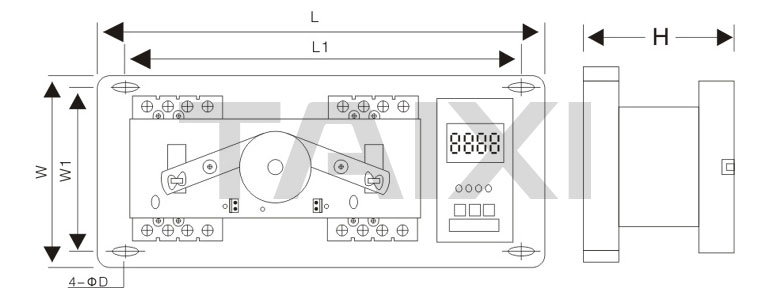

五、外型及安装尺寸



分体式

规格 W W1 L L1 H
TXQ5-100/3P 390 365 180 160 140
TXQ5-100/4P 420 395 180 160 150
TXQ5-225/3P 430 410 210 190 150
TXQ5-225/4P 465 445 210 190 170
TXQ5-400/3P 555 535 310 280 200
TXQ5-400/4P 605 585 310 280 200
TXQ5-630/3P 650 630 325 305 205
TXQ5-630/4P 710 690 325 305 200

一体式(Y)
规格 W W1 L L1 H
TXQ5-100/3P 420 385 240 220 140
TXQ5-100/4P 420 385 240 220 140
TXQ5-225/3P 470 435 240 220 150
TXQ5-225/4P 470 435 240 220 160
TXQ5-400/3P 615 555 330 300 200
TXQ5-400/4P 615 555 330 300 200
TXQ5-630/3P 740 680 330 300 200
TXQ5-630/4P 740 680 330 300 200

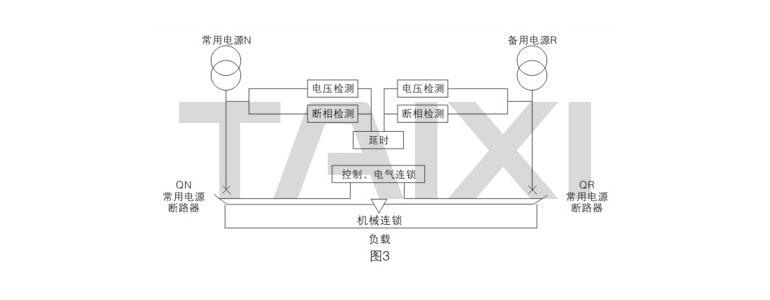

六、电气原理图


七、性能
TXQ5系列末端型智能型双电源自动切换开关有两种工作模式:手动工作模式和自动工作模式。
● 手动工作模式:手动工作模式有常用电源、备用电源和双分三种工作方式。手动工作模式下系统将无法自动切换。
常用电源方式:强制断开备用电源,接通常用电源。
备用电源方式:强制断开常用电源,接通备用电源。
双分方式:即可将两路电源全部断开,也可使因故障脱扣的断路器再扣。
● 自动工作模式:TXQ5系列末端型智能型双电源自动切换开关在自动模式下按控制功能分,可分为自投自复(R)、自投不自复(S)和电网-发电机(F)三种,前两种适用于电网的供电系统,后一种适用于电网发电机系统。
注:末端型控制器没有双分功能,智能手动强制双分,自动工作模式只有自投自复一种其它性能与微断型一样。


八主要结构与工作原理
TXQ5系列末端型智能型双电源自动切换开关由两台塑壳断路器及附件、电机传动机构、机械联锁机构、自动控制器等组成,所有器件安装在一块金属底板上。控制器内部采用单片机和先进可靠的电子元器件组成的自动控制电路。


九、性能特点
控制器对两路电源的各相电压同时进行在线检测,当电源电压低于额定电压的35%~40%时,控制器经过比较判断,将检测结果直接送到控制器,并通过延时电路延时后向电操作机构发出转换指令。
电网自投自复转换开关(时间显示型、转换时间可调)
对于自投自复的转换开关,器控制功能见表,在自动控制状态下,电源正常时由常用电源供电,当常用电源出现异常(任意一相发生失压或缺相)时,经一定的延时后自动转换至备用电源供电。当常用电源恢复正常后,经一定的延时后自动返回到常用电源供电。

自投自复转换开关控制功能表

常用电源 备用电源 控制功能
正常 正常 常用电源供电:QR分、QN合
异常 正常 QN经延时后分闸,QR合闸,备用电源供电
恢复正常 正常 QR经延迟后分闸,QN合闸,恢复常用电源供电
注:QN-控制常用电源的断路器;QR-控制备用电源的断路器。
转换动作延时(1~30s、用户无特殊要求出厂整定在3s)。
返回动作延时(1~30s、用户无特殊要求出厂整定在3s)。

电网-发电转换开关(时间显示型、转换时间可调)
转换开关较多用于电网中两路电源之间的转换,也可以用于电网与发电机之间的两路电源的转换。在电网-发电机供电系统中,发电机一般作为备用电源,其控制功能见表:在电网电压低于35%~40%额定电压时,可自动启动发电机,当发电电源的电压达到正常(80%额定电压以上)时,接通发电电源。当电网电压恢复正常(达到80%额定电压以上)后,经一定的延时后将负载电路从发电电源断开,自动返回到常用电源供电。


电网-发电转换开关控制功能表

常用电源 备用电源 控制功能
正常 正常 电网供电:QR分、QN合
异常 正常 发电机组发电
异常 正常发电 当发电压达到80%额定电压以上时,发电机组供电
恢复正常 正常 再经延后QN合闸,电网恢复
注:QN-控制常用电源的断路器;QR-控制备用电源的断路器。
转换动作延时(1~30s、用户无特殊要求出厂整定在3s)。
返回动作延时(1~30s、用户无特殊要求出厂整定在3s)。

电源末端型自动换行开关(无断相、缺相保护功能、转换时间≤3s不可调)
当常用电源失压后,自动延时断开常用电源断路器,合上备用电源断路器,当常用电源电压恢复时,延时断开备用电源断路器,回复常用电源供电。主要用于配电线路末端一级,供消防、风机、应急照明、供水等电路用。TXQ3规格双电源采用微信断路器构成,特别适用于照明、小型电机控制设备。
负载线路中如发生过载或短路故障,由转换开关中的断路器自动脱扣,将负载电源切断。待用户排除故障后,按下控制模式中“手动”键,对断路器进行再扣操作,再按下控制模式中的“手动”或“自动”控制形式,转换开关方可给负载供电。

十、结构与工作原理
转换开关由三极或四极断路器作为电源主开关和带机械联锁的电动操作机构组成;
一台智能自动转换控制器:延时合闸、断相保护等功能,可实现自动转换、选择性转换的控制;
一套独特的机械联锁机构:以确保亮挺断路器在转换过程中不会同时合闸;
一组电动操作机构:用以实现断路器的自动分合闸。本转换开关的电动操作机构采用最新机构的电操作机构,具有操作平稳可靠,操作力小等特点。
安装底部:对于一体式转换开关,机械联锁机构和控制器都安装在同一底板上。分体式转换开关则将控制开关则将控制器与底板分开,采用连接器连接,其专用电缆的长度约2m;将控制器安装在箱体的门板上。
N为常用电源,R为备用电源。QN为常用电源控制断路器,QR为备用电源控制断路器。
当选用手动状态时,可人为的选择两台断路器“合”与“分”,不具备自动转换功能。
当选用自动状态时,可根据当时使用电源进入自动控制状态。
当选用双分状态时,可将两台断路器全部分断。


智能控制器说明及设置

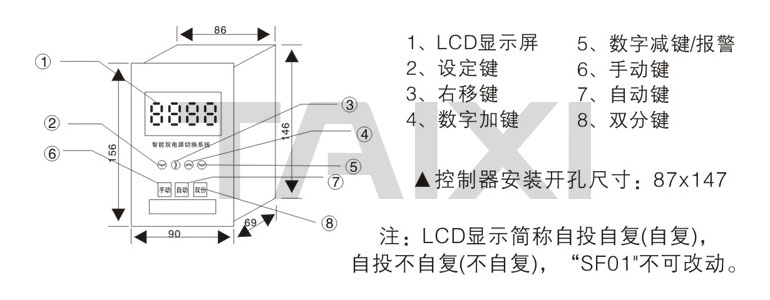

智能控制器面板说明
1、NA、NB、NC为常用电源指示:电量标示正常,闪烁标示欠压或断相;RA、RB、RC为备用电源。
2、手动键:可认为在控制器上选择常用电源或备用电源。
自动键:则根据当使用电源进入自动控制状态。
双分键:可使负载从常用电源和备用电源全部分断;分断后可人为在操作扳手上旋转选择常用或备用。
3、当系统出现故障时,OA闪动、报警闪动,同时发出报警声音按一下数字减键可人为关闭报警声。

面板说明


适用维护
智能控制器具有手动、自动、双分操作指令键,自动控制状态时紧急断开操作,自动控制操作有以下操作功能:
手动操作:第一次按下手动键进入手动、常用工作状态,再按下此键则进入手动、备用工作状态。此时工作状态下电源出现异常,持续3秒后则自动进入保护状态将切到双分位置。
自动操作:根据用户场合需要功能其分自投自复模式和自投不自复模式两类;
自投自复模式:开机初始默认常用供电,当常用电源出现异常经延时切换备用电源供电,如常用电源恢复正常后则自动从备用返回常用电源供电。
自投不自复模式:基本功能同上,不同的是常用电源恢复正常后则不能自动返回,仍由备用电源供电,如需常用电源则按下控制模式中“手动”控制形式,常用电源方可给负载供电。

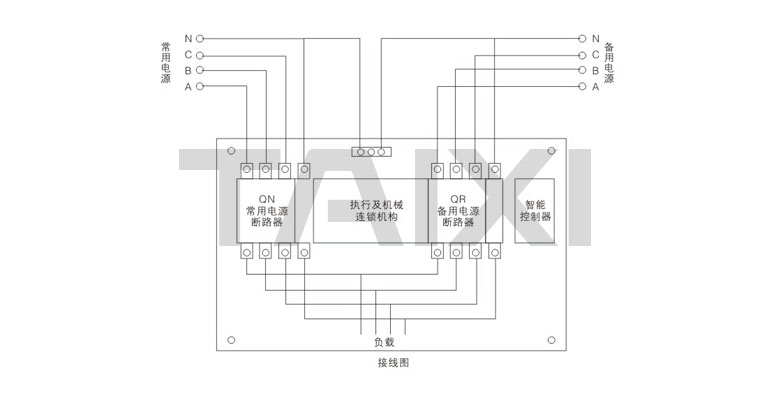

接线图
