产品中心 Products
您的位置:网站首页产品中心>双电源>迷你型双电源自动转换开关
产品品牌
浙江泰西智能科技有限公司
产品名称
迷你型双电源自动转换开关
产品型号
TXQ3-63
客户服务
13356192265 点击这里给我发消息
客户服务
18815125636 点击这里给我发消息
公司热线
86-0577-62711310 泰西电气

产品简介

一、产品概述
TXQ3-63迷你型双电源自动转换开关电器是专用于终端双电源转换的电气装置,适用于交流50Hz或60Hz,额定工作电压400V,额定工作电流63A及以下的双回路供电系统。可根据需要对两路电源之间的选择性转换。产品具有短路、过载、欠电压、失压保护功能,同时还具有备消防、双分和输出合闸信号功能。特别适用于一主一备电源转换系统,作为消防、医院、商场、军事工程、高层建筑等不允许电源断电的主要供电场所之用。它符合GB/T14048.11-2002《自动转换开关电器》、《高层民用建筑防火规范》、  《建筑设计规范》、  《应急照明设计指南》、  《民用建筑电气设计规范》等规范或标准。


二、正常工作条件
● 安装地点的海拔高度不超过2000m。
● 大气的相对湿度在周围空气温度为+40℃时不超过50%,在较低的温度下,可以有较高的温度;
● 最湿月的月平均最低温度为+25℃时,平均值最大相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露,应采取特殊的措施。
● 污染等级为Ⅲ极。

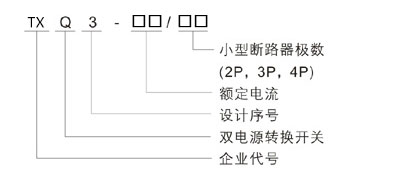

三、型号及含义

四、基本结构
迷你型双电源自动切换开关
主要由电源转换执行断路器(包括常用电源执行断路器DZ47和备用电源执行断路器DZ47各一台)自动控制盒、电动操作机构等部分组成。断路器DZ47具有过流保护和断路保护功能、可同时作为通断及保护主电路之用。

五、装配接线
接线时,常用电源N应接入常用电源执行断路器DZ47,备用电源R应继而备用电源执行断路器DZ47,DZ47断路器为四极时,1、3、5为三相进行断,2、4、6为三相出线端,7为零线进线端,8为零线出线端,若选用断路器为三极断路器,则必须将常用电源(N)的零线NN和备用电源(R)的零线NR同时接到三极专用接线零端子上。
注:双电源切换开关自动控制器的工作电源取自断路器DZ47的进线端和零线端,若选用三极断路器时,必须要接两路电的零线及NN和NR,该三极专用接线端子在两台断路器中间。在自动电源切换开关安装,接线过程中,切不要把原接在进线端的本机控制线甩掉,碰断或短路。

六、使用操作
无论常用电源和备用电源有无电压,均可采用手动操作方式。手动操作时,应将手动-自动按钮置于手动位置,当推动手柄顺时针旋转到终端时,备用电源执行断路器分闸,常用电源执行断路器合闸,当推动手柄逆时针旋转至终端时,备用电源执行断路器合闸,厂用电源执行断路器分闸。
面板中,电源指示灯(绿)指示自动控制盒工作电源,若该灯不亮,说明自动控制盒工作电源故障,不能操作,待修复正常后,将手动-自动置于自动位置状态,如果常用电源供电正常,切换开关将自动投入常用电源执行断路器合闸状态,面板中N电源指示灯(红)亮;如查常用电源供电不正常,则切换开关将自动乳头断路器分闸,备用断路器合闸位置状态,面板中R电源指示灯(红)亮


七、功能特点
● 抗干扰能力强、精度高;
● 消防电源DC24V,消防双分;
● 体积小、分断高、飞弧短,结构紧凑、外型美观;
● 无噪音运行,节能降耗,安装方便操作简单,稳定,性能高;
● 转换开关具有自投自复功能;
● 根据设计电路实际需要接好常用电源和备用电源(或发电机)的进出线、零线。为了确保使用安全,必须要将转换开关的底板可靠接地,两台断路器出线端并联,但相序必须一致;
● 当断路器为三极时,将NN、NR(零线)分别接到转换开关(N)2,(N)4(零线)端子上,否则不能正常工作;
● 转换开关操作手柄,作为应急手柄操作之用。(但必须要按下控制模式中的"手动"状态),才能使用操作手柄。


八、外型及安装尺寸


九、主要技术参数

极数 额定电压
(Ue)(V)AC
额定电流
ln(V)AC
额定频率
(Hz)
极限短路分断能力
(A)/cosΦ
机械寿命
(次数)
2 220V 6,10,16,20,25,32,40,50,63 50/60 6000/0.65 100000
3 380V 4500/0.70
4
