产品中心 Products
您的位置:网站首页产品中心>双电源>隔离型双电源自动切换开关
产品品牌
浙江泰西智能科技有限公司
产品名称
隔离型双电源自动切换开关
产品型号
TXQ6
客户服务
13356192265 点击这里给我发消息
客户服务
18815125636 点击这里给我发消息
公司热线
86-0577-62711310 泰西电气

产品简介

一、产品概述
TXQ6隔离型双电源自动转换开关集开关与逻辑控制于一体,无需外加控制器,真正实现机电一体化的自动转换开关,具有电压检测、频率检测、通讯接口、电气、机械互锁等功能,可实现自动、电动远程、紧急手动控制。
开关操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现,电机带动开关弹簧蓄能,瞬时释放的加速机构,快速接通分断电路或进行电路转换,通过明显可见状态实现安全隔离,极大的提高了各项电器性能与机械性能。产品控制部分为金属外壳,开关部分采用玻璃纤维不饱和聚脂树脂制造外壳,有较强的介电性能,防护能力和可靠的操作安全性。
产品适用于交流50Hz、690V及以下,额定电流至3200A及以下的两路电源(常用电源N和备用电源或发电机电源R)的供电系统中,因一路电源发生故障(停电、欠压、断相)而进行电源之间的自动切换,以保证供电的可靠性和安全性。广泛应用于高层建筑、住宅小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所,实现无人值守连续供电。产品具有造型美观,新颖、简洁、体积小、功能全,是同类产品的最佳选择。
本产品符合lEC60947-6-1(1998)《低压开关设备和控制设备自动转换开关电器》和GBl4048-2000标准。


二、型号及含义


三、主要技术参数

额定发热电流lth 20A 40A 60A 80A 100A 125A 160A 250A 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A
额定绝缘绝缘电压Ui 750V 1000V
额定冲击耐受电压Uimp 8KV 12KV
额定工作电压Ue AC 400V
额定工作
电流le
AC-31A 20 40 60 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
AC-35A 20 40 60 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
AC-33A 20 40 60 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
额定接通能力 10le
额定分断能力 8le
额定限制短路电流 100kA 70kA 100kA 120kA 80kA
额定短路耐受电流ls 7kA 9kA 13kA 36kA   50kA     55kA
转换时间I-II或II-I 0.45s 0.65s 1.25s 2.45s
控制电流电压 DC24V、48V、110V、AC220V
电机能耗 启动 300W     325W 355W
正常 55W     62W 74W
重量(kg) 3极 6.6 6.8 6.8 6.8 7.2 7.2 8.2 8.3 14 15 28 30 34 42 85 76 120
4极 7.0 7.2 7.2 7.2 7.5 7.5 8.8 9 16.5 17 32 36 40 49 95 98 135


四、性能及特点
● 采用双列复合式触头/横拉式机构微电机预储能及微电子控制技术,基本实现零飞狐(无灭弧罩);
● 采用可靠的机械联锁和电气联锁,执行无元件采用独立的负荷隔离开关,使用安全可靠;
● 采用过零位技术,紧急情况下可强制置零(同时切断两路电源),满足消防联动需要;
● 执行负荷隔离开关切换采用单一电动机驱动,切换可靠平稳、无噪音、冲击力小;
● 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流,.稳态工作无需提供主作电流,节能显著;
● 执行负荷隔离开关带有机械联锁装置,保证常用、备用电源工作可靠互不干涉;
● 具有明显通断位置指示、挂锁等功能,可靠实现电源与负载间的隔离;
● 安全性能好,自动化程度高,可靠性高,使用寿命8000次以上;
● 机电一体化设计,开关转换准确、灵活、顺畅,采用国际先进的逻辑控制技术,抗干扰能力强,对外无干扰;
● 具有主电源合、备用电源分;主电源分、备用电源合;主、备电源均断开三种稳定工作(I-O-II);
● 安装方便,控制回路采用接插式端子连接;
● 四种操作功能::紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。


五、产品用途
TXQ6系列双电源自动转化开关主要用于交流50Hz,,额定电压380V。直流额定电压220V,额定电流16A至1600A的配电或电动机网络中一主一备或互为备用电源切换系统及市电和发电机组的负荷切换。同时可用于不频繁接通与分断电路及线路的隔离之用。
产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。


六、控制特性
● 双电源开关具有三极四极(三极+可通断中性极)产品。
● 双电源开发分为20A、40A、63A、80A、100A、125A、160A、200A、225A、250A、315A、350A 、400A、450A、500A、630A、800A、1000A、1250A、1600A等 20个电流等级。
● 基本型:主-备电源、自投自复。
I型:100A以下,市电-市电、自投自复、两路电源三相缺相检测;125A以上,市电-市电、主备或互备可选择、自投、两路电源三相检测;
II型:市电-市电、主备或互备可选择(即自投自复或自投不自复),两路电源三相缺相,过欠电压检测;
III型:市电-油机,自投自复,两路电源三相缺相,过欠电压,油机频率检测。


七、基本型开关控制特性
● 适用于两路电源的主备系统,自投自复;
● 可外接进行功能扩展。


八、I型开关控制特性
● 100A以下:
A、适用于两路市电的尘备系统;
B、当主供电回路发生故障时(断电或缺相)开关经延时(可设置1~16s)自动投入到备用供电回路。
C、当主供电回路恢复正常时,开关经延时(可设置1~250s)自动切回到主供电回路。
● 125A以上:
A、适用于两路市电的主备系统或互为备用系统。
B、开关选择为自投自复功能时(即主备型)。当主供电回路发生故障时(断电、缺相),开关经延时(可设置1~16s)自动投入到备用供电回路;当主回路恢复正常时,开关经延时(可设置1~120s)自动切回到主供电回路。
C、开关选择为自投不自复功能时(即互备型),.当I路电源电路发生故障时(断电、缺相);开关经延时(可设置1~16s)自动投入到II路电源电路;当II电源电路恢复正常时,开关并不切回到I路。只有在II路电源电路发生故障时;开关才经延时(可设置1~120s)自动切回路I路电源电路。
● 通过接插端子选择优先电源电路。


九、II型开关控制特性
● 适用于两路市电的主备系统或互为备用系统。
● 开关选择为自投自复功能时,当主供电回路发生故障时(缺相、过欠压)开关经延时(可设置1~16s)自动投入到备用供电回路;当主回路恢复正常时:开关经延时(可设置1~120s)自动切回到主供电回路。
● 开关选择为自投不自复功能时,当I路电源电络发生故障时(缺相、过欠压);开关经延时(可设置1~16s)自动投入到II路电源电路;当I路电源电路恢复正常时,开关并不切回到I路,只有在I路电源电路发生故障时,开关才经延时(可设置1~120s)自动切回到I路电源电路。
● 通过接线端子选择优先电源电路(125A以上)。


十、III型开关控制特性
● 适用于市电为主供电、发电机组为备用供电的系统。
● 当市电发生故障时,开关控制器首先发出启动油机信号,开关延时3s后,开关先投向“O”位,再经廷时(暖机时间可调1~250s)自动投入到油机供电回路。
● 当市电恢复正常时。开关经延时(可设置1~250s)自动切回到市电供电,然后再延时(可设置1~250s)后,控制器发出关闭油机信号。
● 市电、油机具有三相缺相、三相过欠电压检测,油机频率检测等功能。


十一、以上四种开关均有特性
● 自动、远控、手动控制功能
● 延时0.5s检测信号,防止误动作
● 自动状态具有远程控制“O”位
● 钥匙开关选择操作方式
● 可配RS-485通讯接口(选配件)可根据用户需要进行配置

十二、使用环境
TXQ6双电源自动转换开关在下列条件下能可靠工作:
● 海拔高度不超过2000米;
● 环境温度不高于四十摄氏度,不低干负五摄氏度,相对湿度不大于95%;
● 无爆炸危险介质环境;
● 无雨雪侵袭环境;

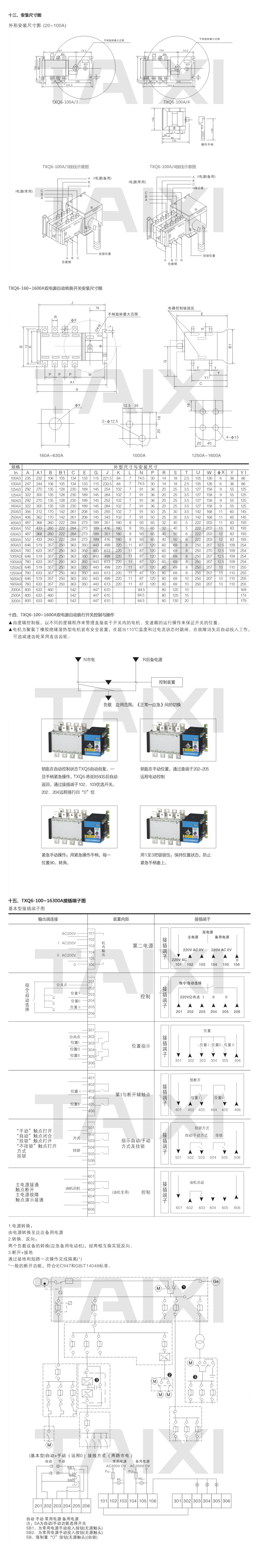

注:若预期适用于周围空气温度高于+40℃或低于-5℃~-45℃的条件下,用户应向制造广说明。
