您的位置:网站首页产品中心>过欠压保护器/限荷>TXOUVR自复式过欠压保护器
产品品牌
浙江泰西智能科技有限公司
产品名称
TXOUVR自复式过欠压保护器
产品型号
TXOUVR
客户服务
13356192265 点击这里给我发消息
客户服务
18815125636 点击这里给我发消息
公司热线
86-0577-62711310 泰西电气

产品简介

一、适用范围

TXOUVR自复式过欠压延时保护器又被称为全自动复位过压欠压保护器,适用于单相交流电压220V,频率50Hz,额定工作电流60A及以下的用户或负载。作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。

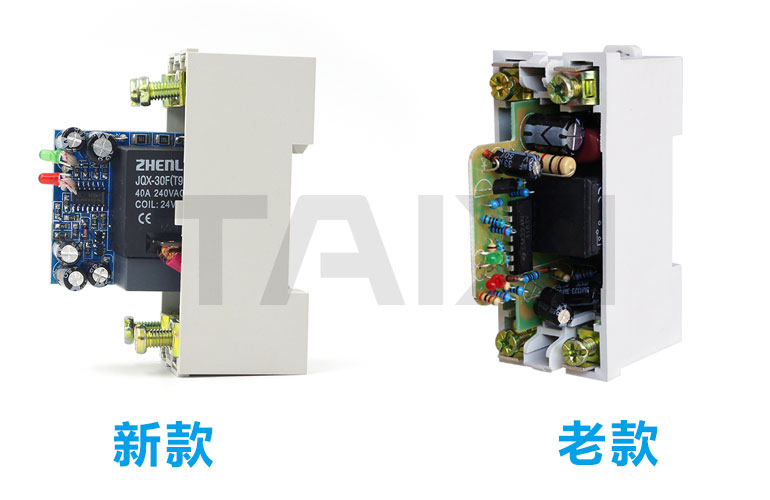

我司生产的全自动复位过压欠压保护器相比早期的产品45mm宽在体积上小了很多,我们的产品宽度压缩到36个毫米,控制电流,相当方便于配电箱内安装,控制线路板选用进口元器件组装,产品用模数化标准生产,性能优良、可靠。能在电压异常情况下正常工作。当市电电压超过保护器的设定过压动作电压值或低于保护器的欠电压动作电压值时,保护器能迅速、可靠地切断电路,以达到保护电器安全。当市电电压恢复正常时,保护器能自动延时接通电源、恢复供电,所有功能全部自动实施、无需人员操作。面板上的发光二极管能指示保护器工作状况。指示灯绿灯是工作电源指示,指示灯红灯不亮时正常供电,红灯亮时保护功能启动切断供电。
自复式过欠压保护器结构紧凑、外观美观、安装与DZ47(C45)导轨通用。

TXOUVR自复式过欠压保护器

我们自复式过欠压保护器厂家的优势:

1、铜导线4平方,市面廉价产品2.5-3平方
2、矿物阻燃外壳,比普通阻燃外壳硬度高,外观平整,阻燃效果最好。
3、A级标准磁保持继电器,继电器的好坏严重影响性能。
4、线路板为最好的喷锡工艺 美观经久耐用
5、芯片为德州进口芯片
6、贴片电阻为台湾厚生
7、贴片电容为韩国三星
8、安规电容为高价格质量的 非市面上差的囤积货容量小
9、性能稳定,欠压为165-175之间 过压265-275之间



二、自复式过欠压延时保护器型号及其规格



三、自复式过欠压延时保护器设计原理

全自动复位过压欠压保护器控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计,当供电线路出现过电压、欠电压时,保护器能在持续高压冲击下迅速、安全地切断电路,避免异常电压送入终端电器造成事故的发生,当电压恢复正常值,保护器将在规定时间内自动接通电路,确保终端电器在无人值守情况下正常运行。

四、自复式过欠压延时保护器产品特性

◆ 单相线路发生过欠电压时切断线路,单相线路电压恢复正常经延时后自动复位接通线路,无需人工操作。
◆ 线路出现瞬态或暂态过电压时,保护器不产生误动作。
◆ 线路由于接点不实等故障出现电压不稳,或突然断电又突然来电时,保护器不接通线路。
◆ 线路故障电压为最高时,保护器自身不会被损坏。
◆ 保护器呈反时限动作特性,动作时间≤1s。
◆ 电压保护范围:40A以下0~450V,50/60A :0~600V。
◆ 耐受冲击电压:4kV(符合Ⅲ类电器的安全标准)。
◆ 保护器有双色发光二极管指示工作状态,绿色-正常电压指示;红色-过欠电压或延时指示。
◆ 外形模数化设计,导轨式安装。
◆ 接线能力:25平方毫米及以下绝缘导线

五、自复式过欠压延时保护器主要技术参数

工作电压 AC 220V
额定电流ln(A) 20A、32A、40A、50A、60A
工作频率 50Hz
负载功率(kVA) 4.4、6.6、8.8、11、13.2
过压动作切断值 AC270±5V
过压恢复值 AC255±5V
欠压动作切断值 AC170±5V
欠压恢复值 AC185±5V
断电后送电延时 30±10秒
动作延时时间 ≤1秒
自身功耗 ≤2W
电气机械寿命 ≥10万次
外形尺寸(长×宽×高) 85.5×36×66mm


六、自复式过欠压延时保护器外形和安装尺寸




七、检测报告



八、自复式过欠压延时保护器注意事项

★ 保护器第一次通电时需延时1-2分钟后给负载正常供电。
★ 保护器N线为零线,L为火线,保护器断开时内部继电器只切断L火线,严禁零线与火线接错。
★ 在使用前请拧紧卡线螺钉,防止接触不良而损坏产品。
★ 为了保证您的人身安全及电气设备的安全,自复式过欠压保护器在投入运行前,请用户务必做到:必须由具有专业资格的人员进行配线作业, 确认输入电源处在完全断开的情况下,才能进行配线作业;在安装使用前必须认真阅读使用说明书;必须在正常工作条件下投入使用;安装前先检查电流规格等参数或功能是否符合使用要求;

九、关于TXOUVR产品的一些常见问题解答

1、自复式过欠压保护器有什么作用?作用是什么?
主要用于低电压保护,比如电动机,电压过低不让启动。

2、电源过欠压保护器原理是什么?
电源欠压过压保护器是通过测量电源电压,在继电器内设置电压范围,输出节点。当电压低于给定值和高于给定值时,继电器动作,用于切断供电回路。

3、自复式过欠压保护器无故断电是怎么回事?
①欠压保护器故障,或是保护器欠压保护设定值设置不当!
②可以测量一下接入端电压,若电压正常,则为产品故障,或产品内部用于分断的继电器吸合电压达不到,无法吸合,可以试试真有效值测量,误差小于1%的产品。

4、自复式过欠压保护器能否用断路器取代?
当然不行,因为两者所保护的内容不一样。断路器主要的功能是开断短路电流,既当发生短路故障的时候,断路器会跳闸保护设备。而欠压保护器的作用是当检测到系统电压低于设定值的时候跳闸。

5、自复式过欠压保护器的电气间隙和爬电距离
最小电气间隙和爬电距离与电压有很大关系,还与电气表面的污浊程度和带电体的形状有很大关系,你所说的断路器的最小电气间隙和爬电距离是在一个已知额定的电压下,所以在同等电压下, 最小电气电气间隙和爬电距离应该是一样的。所以这里主要看的还是电压级别.下面的选择可以作为参考

低压成套开关设备在空气中的最小电气间隙
额定冲击耐受电压U/kV 最小电气间隙mm
非均匀电场条件 均匀电场条件
2.5 1.5 1.2
4 3 2
6 5.5 3
8 8 4.5
12 14 4.5

低压成套开关设备爬电距离的最小值
额定绝缘电压U/V 设备长期承受电压的爬电距离mm
材料组别
I II IIIa IIIb
250 3.2 3.6 4 4
400 5 5.6 6.3 6.3
500 6.3 7.1 8 8
630 8 9 10 10
800 10 11 12.5 /
1000 12.5 14 16 /


十、订货须知

订货时要标明下列各点:
产品型号和名称:如自复式过欠压保护器TXOUVR
瞬时脱扣额定电流:如 32A。
订货数量:如500只。
订货举例:自复式过欠压延时保护器,60A,12530只。
