您的位置:网站首页产品中心>小型断路器>DZ47S-125预付费电表断路器
产品品牌
浙江泰西智能科技有限公司
产品名称
DZ47S-125预付费电表断路器
产品型号
DZ47S-125
客户服务
13356192265 点击这里给我发消息
客户服务
18815125636 点击这里给我发消息
公司热线
86-0577-62711310 泰西电气

产品简介

一、适用范围
DZ47S-125 IC卡预付费断路器
,具有智能分励脱扣功能,适用于交流50Hz(或60Hz),额定工作电压为230/400V,额定电流至125A的线路中,对线路进行远距离控制分断或自动信号控制分断,同时对线路起过载和短路保护作用,也可以作为线路的不频繁操作转换之用。目前,广泛应用于IC卡预付费电度表配套使用来控制线路的通断。
DZ47S-125 IC卡控制预付费断路器具有体积小、安装方便等特点,对住宅付费的电表一个控制,当IC卡的充值余额不足的情况下控制断路器会自动断开,起到断电的作用,等用户继续充值后合上即可。
DZ47S-125 IC卡控制预付费断路器符合IEC60947-2,GB14048.2,具有国际先进水平。

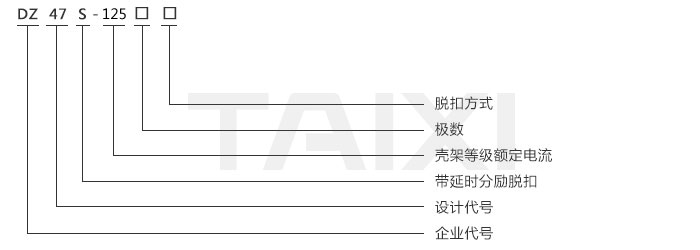

二、型号及其含义


三、主要技术参数

技术参数项目 参数值
额定电压(V) 230V(1P+N)、400V(3P+N)
额定电流(A) 63A、80A、100A、125A
极数 1P+N、3P+N
电气寿命(次) 2000次
机械寿命(次) 20000次
额定分断能力(A) 6000A
连接导线(mm²) 16~50
拧紧力矩(N-m) 3.5
污染等级 2级
防护等级 IP20
安装类别 II类、III类

四、过电流保护特性

额定电流(A) 起始状态 试验电流 规定时间 预期结果 备注
ln=63A ln>63A
63
80
100
125
冷态紧接着前项 1.05ln t≤1h t≤2h 不脱扣
冷态试验后进行 1.30ln t<1h t<2h 脱扣 电流立即上升到规定值
冷态 8ln t≤0.2s   不脱扣 通过闭合辅助开关接通电流
冷态 12ln t<0.2s   脱扣 通过闭合辅助开关接通电流

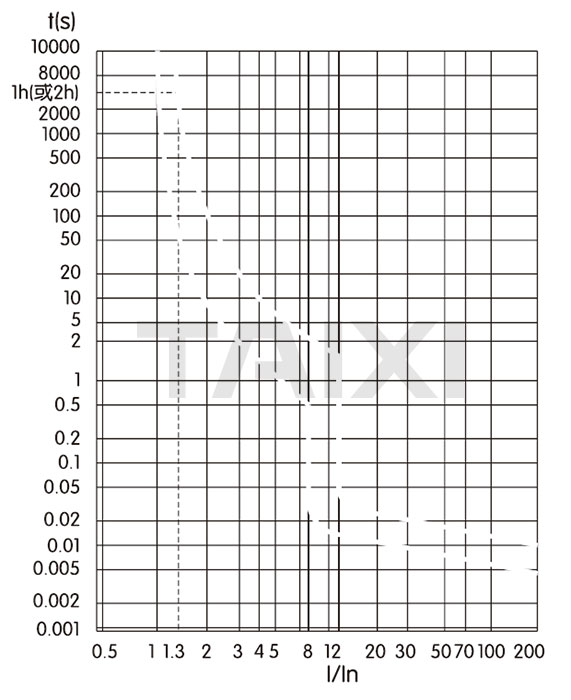

过电流脱扣特性曲线


五、分励脱扣特性

型号 额定控制电压 动作时间 重复操作间隔时间
DZ47S-125 230V~ 0.5s<t<2s 3Min

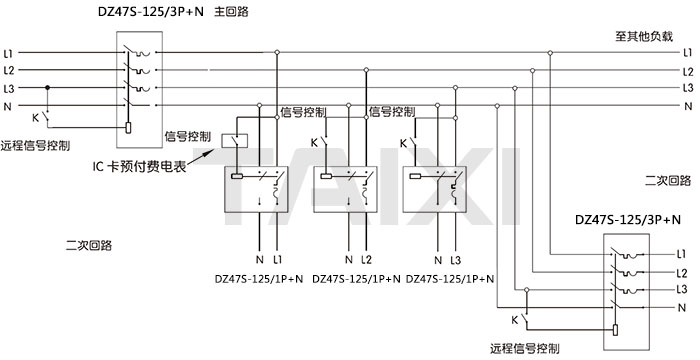

六、接线:适用于35mm²导线及以下连接,使用时参照下表选取导线截面积,接线端子拧紧扭矩3.5N·m。

额定电流ln(A) 标称铜导线截面积(mm²)
63 16
80 25
100 35
125 50


七、其他
DZ47S-125 IC卡控制预付费断路器
带分励脱扣装置,具有如下特点:
DZ47S-125 IC卡控制预付费断路器操作机构为带储能式自由脱扣机构,触头快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,大大提高了产品使用寿命;在正常工作时,触头只能停留在闭合或断开位置
壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成。
信号控制脱扣器可控硅、电磁脱扣器等组成驱动元件。

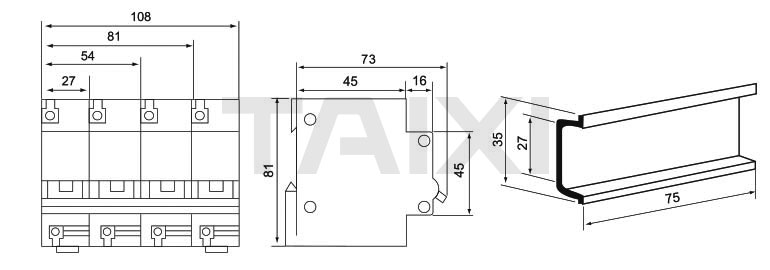

八、外形及安装尺寸
