产品简介

一、适用范围

TXDL18-63漏电断路器(金钟穆勒LD7断路器)广泛的适用于国内外工业、商业以及民用建筑等领域的应用红-绿触点位置指示器,清晰的指示出触头的真实接触状态,使产品具有可靠的隔离功能指示,确保操作人员的人身安全。两侧双端子结构设计,可同时既可以接各类导线,也可以接母线排,使接线更灵活、更安全、更可靠。不同的手柄颜色用以指示不同的电流等级,增加了除印字以外的电流标识,使标识更持久,同时增加了产品的色感艺术性。端子接线引导结构,保证接线位置准确无误,避免了因接线错误带来的电气火灾的巨大风险,同时提高了接线效率。3位置DIN导轨夹子,方便从现有的母线系统和导轨上拆卸更换,避免因为一个开关故障更换而使其它所有开关断电。附件品种多样,并采用快速相邻卡装方式,安装非常方便、快捷,大大节约了用工时间。极高的分断能力和卓越的限流特性,提高了电气系统的安全性,减少了故障对系统的冲击。独特的灭弧系统设计,确保将您的电气故障快速分断,并将分断后的残余热量快速排出,提高了开关的使用寿命。新旧代产品关联延续性的设计理念,确保您所选用的新一代产品与上一代产品具有高度的兼容性,在您升级时,无需大的改动之前的设计。
TXDL18-63漏电断路器(金钟穆勒LD7型断路器)符合IEC60898,GB10963.1《家用及类似场所用过电流保护断路器》等标准要求。

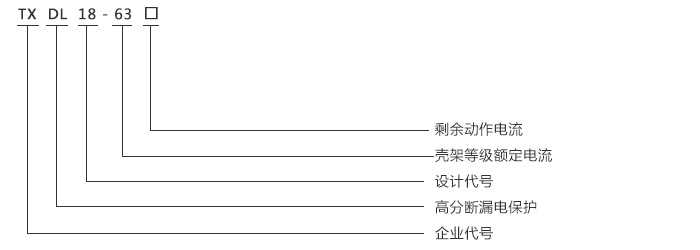

二、型号及其规格



三、产品特点

● 极高的分断能力10KA。
● 结构紧凑,体积小(2个模数宽)。
● 具有中线开断功能,更加完全可靠。
● 双功能接线端子,接线能力强。
● 具有触头状态指示器,便于识别触头接触情况。
● 不同手柄颜色用于指示额定电流。
● 额定电流范围宽,可作为家庭开关使用。
● 统一的附件系列。


四、主要参数及技术性能


脱口时间  □非延时、□最少10ms延时
额定电压 (Ue) 230V;50Hz
额定剩余动作电流  30,100mA
灵敏性  A型
选择性级别  3
额定分断能力 (lcn) 10ka
额定电流 (ln) 6-40A
脱扣特性 C,D特性曲线
最大可连上的熔断器 100A gl(>8KA)
严峻气候环境抵抗力 按IEC1009国际标准
外壳防护等级 IP40(安装后)
电气寿命 不少于4000次(通-断)
机械寿命 不少于8000次(通-断)

机械参数

外壳宽度

36mm(2个模数)

安装方式

安装在DIN导轨35mm

端子接线能力

导线:1-25mm²母排厚度:0.8-2mm²

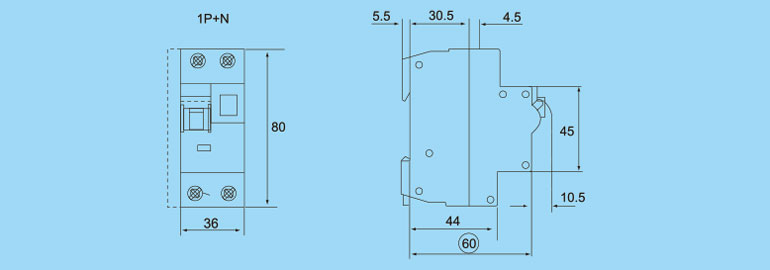

五、外形和安装尺寸





六、订货须知

订货时要标明下列各点:
产品型号和名称:如TXDL18-63漏电断路器/金钟穆勒LD7断路器类型
瞬时脱扣额定电流:如40A。
需要过压保护时,必须注明。
订货数量:如3600只。
订货举例:金钟穆勒LD7类型断路器,16A,56000只。
